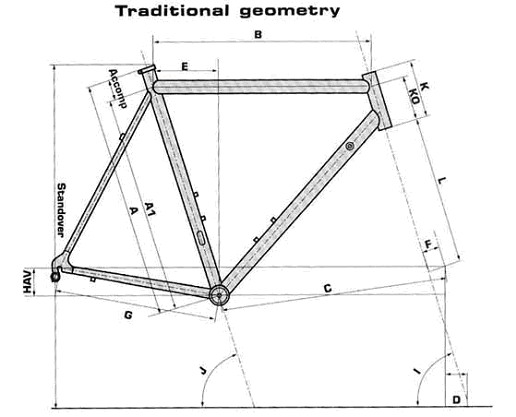

Look Frame Geometry and Sizes

486 Custom / 486
2005

	Axe-axe real	Axe-axe virtual	Axe-high																Standover
H	A2	A1	A	Accomp	Slop	B	B'	C	D	E	F	G	HAV	I	J	K	KO	L
XS(49)	425	490	463	38	-65	520	507	575	67,6	129	43	408	70	71,5	74,75	105	68	368	707
S(51)	460	510	498	38	-50	530	519	578	64,4	138	43	408	70	72	74,25	125	88	368	734
M(53)	495	530	533	38	-35	540	530	577	58,2	146	43	408	70	73	74	148	111	368	763
L(55)	530	550	568	38	-20	560	555	593	58,2	156	43	408	70	73	73,5	156	119	368	782
XL(57)	570	570	628	58	0	575	575	603	58,2	167	43	408	70	73	73	175	138	368	811
XXL(59)	590	590	648	58	0	590	590	618	58,2	172	43	408	70	73	73	198	161	368	831

585
2005

	Axe-axe real	Axe-axe virtual	Axe-high															Standover
H	A2	A1	A	Accomp	Slop	B	C	D	E	F	G	HAV	I	J	K	KO	L
XS	440	490	466	26	50	520	573	67,6	131	43	405	70	71,5	74,5	105	74	368	717
S	450	510	476	26	60	530	580	64,4	136	43	405	70	72	74,5	125	91	368	731
M	495	530	521	26	35	545	580	58,2	148	43	405	70	73	73,75	148	114	368	764
L	505	550	531	26	45	560	595	58,2	154	43	405	70	73	73,75	156	122	368	773
XL	570	570	596	26	0	575	603	58,2	167	43	405	70	73	73	175	141	368	812

481 SL
2005

	Axe-axe real	Axe-axe virtuel	Axe-haut															Standover
H	A2	A1	A3	Accomp	Slop	B	C	D	E	F	G	HAV	I	J	K	KO	L
49	490	490	510	20	0	538	570	65	147	43	405	70	72	72,5	99	62	367	754
50	500	500	520	20	0	538	570	65	150	43	405	70	72	72,5	110	73	367	763
51	510	510	530	20	0	539	571	65	153	43	405	70	72	72,5	120	83	367	773
52	520	520	540	20	0	548	574	65	156	43	405	70	72	72,5	129	92	367	783
53	530	530	550	20	0	548	575	65	159	43	405	70	72	72,5	143	106	367	792
54	540	540	560	20	0	556	583	65	162	43	405	70	72	72,5	147	110	367	802
55	550	550	570	20	0	569	577	52	165	43	405	70	74	72,5	151	114	367	811
56	560	560	580	20	0	569	577	52	168	43	405	70	74	72,5	161	124	367	821
57	570	570	590	20	0	574	582	52	171	43	405	70	74	72,5	170	133	367	830
58	580	580	600	20	0	574	582	52	174	43	405	70	74	72,5	180	143	367	840
59	590	590	610	20	0	579	586	52	177	43	405	70	74	72,5	193	156	367	849
60	600	600	620	20	0	585	592	52	180	43	405	70	74	72,5	200	163	367	859
61	610	610	630	20	0	590	592	52	183	43	405	70	74	72,5	210	173	367	868

555
2005

	Axe-axe real	Axe-axe virtual	Axe-high															Standover
H	A2	A1	A	Accomp	Slop	B	C	D	E	F	G	HAV	I	J	K	KO	L
49 SLOPING	452,5	490	472,5	20	-37,5	510	559	64	131	43	405	70	72	74,5	99	68	368	721
51 SLOPING	467,5	510	487,5	20	-42,5	525	575	64	136	43	405	70	72	74,5	120	89	368	738
53 SLOPING	510	530	530	20	-20	540	581	64	151	43	405	70	72	73,5	143	112	368	769
55 SLOPING	520	550	540	20	-30	555	588	58	156	43	405	70	73°	73,5	151	120	368	779
57	570	570	590	20	0	575	597	58	171	43	405	70	73°	72°5	170	139	368	810
59	590	590	610	20	0	580	602	58	177	43	405	70	73°	72°5	193	162	368	832
61	610	610	630	20	0	590	612	58	183	43	405	70	73°	72°5	210	179	368	848

KG 386 i
2005

	Axe-axe real	Axe-axe virtuel	Axe-haut															Standover
H	A2	A1	A	Accomp	Slop	B	C	D	E	F	G	HAV	I	J	K	KO	L
XS (49)	490	490	530	40	0	530	563	62	147	45	405	70	72	72,5	99	65,5	380	805
S (51)	510	510	550	40	0	539	572	62	153	45	405	70	72	72,5	120	85,5	380	824
M (53)	530	530	570	40	0	548	582	62	159	45	405	70	72	72,5	143	105,5	380	843
L (55)	550	550	590	40	0	569	580	55	165	40	405	70	74	72,5	151	117,5	380	862
XL (57)	570	570	610	40	0	574	584	55	171	40	405	70	74	72,5	170	137	380	881
XXL (59)	590	590	630	40	0	579	589	55	177	40	405	70	74	72,5	195	157	380	900

Kx Light
2005

	Axe-axe réel	Axe-axe virtual	Axe-high															Standover
H	A2	A1	A	Accomp	Slop	B	C	D	E	F	G	HAV	I	J	K	KO	L
49 SLOPING	461	490	484	23	-29	530	553	58,2	147	43	410	70	73°	72°5	102,6	61,6	367	721
51 SLOPING	481	510	504	23	-29	534	557	58,2	153	43	410	70	73°	72°5	122,5	81,5	367	740
53 SLOPING	501	530	524	23	-29	538	561	58,2	159	43	410	70	73°	72°5	142,5	101,5	367	759
55 SLOPING	520	550	543	23	-30	556	579	58,2	165	43	410	70	73°	72°5	162,5	121,5	367	778
57 SLOPING	539	570	562	23	-31	570	592	58,2	171	43	410	70	73°	72°5	182	141	367	801
59 SLOPING	559	590	582	23	-31	575	597	58,2	177	43	410	70	73°	72°5	202,3	161,3	367	820
61 SLOPING	578	610	601	23	-32	585	607	58,2	183	43	410	70	73°	72°5	222,3	181,3	367	839

KG 461
2005

	Axe-axe réel	Axe-axe virtual	Axe-high																Standover
H	A2	A1	A	Accomp	Slop	B	B'	C	D	E	F	G	HAV	I	J	K	KO	L
49 SLOP	452,5	490	472,5	20	-37,5	510	501	559	64	131	43	405	70	72	74,5	99	68	368	721
51 SLOP	467,5	510	487,5	20	-42,5	525	515	575	64	136	43	405	70	72	74,5	120	89	368	738
53 SLOP	510	530	530	20	-20	540	533	581	64	151	43	405	70	72	73,5	143	112	368	769
55 SLOP	520	550	540	20	-30	555	548	588	58	156	43	405	70	73	73,5	151	120	368	779
57	570	570	590	20	0	575	575	597	58	171	43	405	70	73	72,5	170	139	368	810
59	590	590	610	20	0	580	580	602	58	177	43	405	70	73	72,5	193	162	368	832
61	610	610	630	20	0	590	590	612	58	183	43	405	70	73	72,5	210	179	368	848

496 Athènes
2005

H	A1	B	F	I	J
XS (49)	490	520	43	71,5	74,5
S (51)	510	530	43	72	74,5
M (54)	533	545	43	73	73,75
